iRelay 60-V母線電壓保護測控裝置
產品介紹
iRelay 60-V母線電壓保護測控裝置是深圳市中電電力技術股份有限公司（以下簡稱中電技術）開發 的適用于母線電壓監測、并列和保護的一體化裝置。
產品特點
采用高性能嵌入式單片機（集成DSP 指令），總線不出芯片的設計方案
完備的母線電壓監測、并列和保護功能
保護性能可靠、動作快速
靈活的出口配置功能
完備的遙控與信號輸出功能
大容量高速非易失存儲芯片，定值冗余備份
大液晶，中文圖形化界面
大容量、支持分類查詢的512 條事件記錄( 分辨率1ms)
長時間故障錄波( 掉電可保持10 年以上) ，最多存儲8 條錄波
支持IRIG-B 對時、GPS 脈沖對時、SNTP 網絡對時
1 路以太網通信接口(10/100Base-T) ： 2 路RS-485 串口通信接口
通信支持Modbus-TCP 協議、Modbus-RTU 協議、IEC 60870-5-103 協議
裝置軟硬件具有持續完善的自檢功能
采用全封閉機箱，強弱電分開，軟件上也采取相應的抗干擾措施，能達到電磁兼容各項標準的等級
滿足最嚴酷的應用環境: 符合寬運行溫度要求(-25 ℃ ~+70 ℃ )
裝置可就地分散安裝，也可集中組屏安裝
支持軟件在線升級
通信功能
裝置配置有多種通信口，可以接入各種電力監控網絡中，實現遙測、遙信、遙控以及事件記錄、故障 記錄、裝置自檢信息和故障錄波數據的遠傳，構建智能化變電站。可以選擇多種通信協議:MODBUS-TCP、 MODBUS-RTU、 IEC60870-5-103、IEC60870-5-104。
以太網通信口：1 路，10/100Base-T 以太網 RJ45 口。
RS485 通信口：2 路。

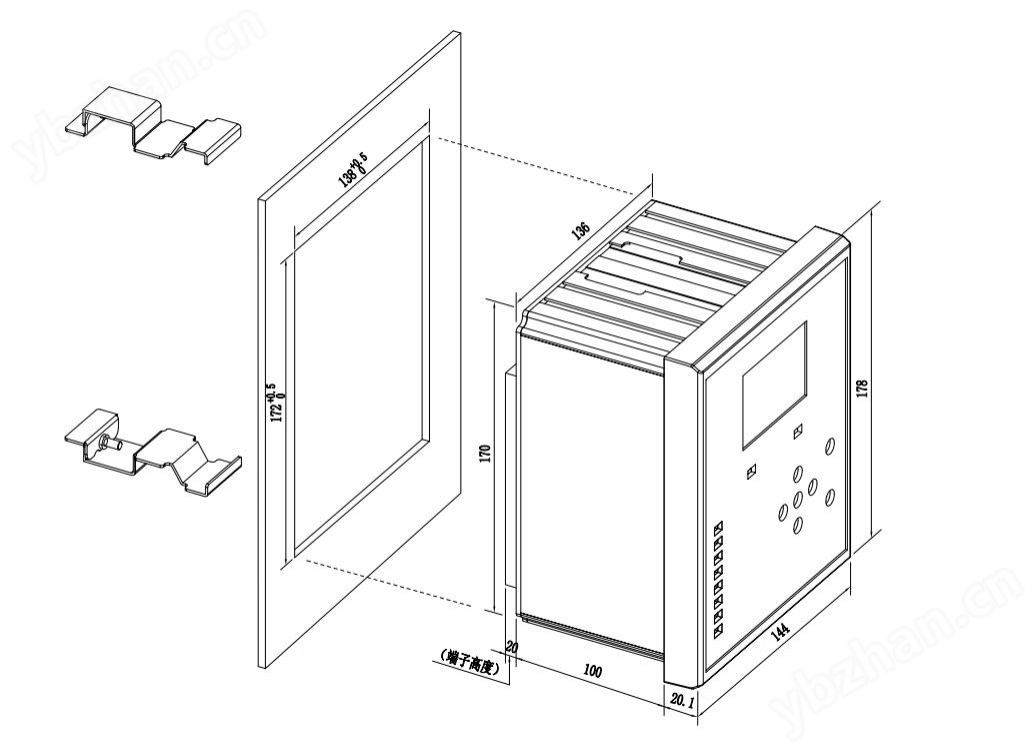

裝置安裝圖
裝置由上下兩個金屬卡子固定，安裝方式和尺寸見圖 5-1 所示(單位：mm)。
