詳細說明1、應用通常和顯示儀表、記錄儀表、電子計算機等配套使用
詳細說明

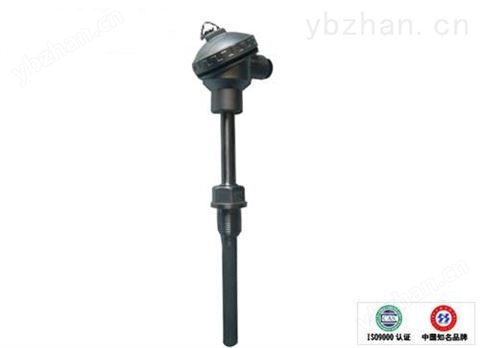

1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中-200℃～500℃范圍內液體、蒸汽和氣體介質及固體表面溫度，產品廣泛用于電力、化工、鋼鐵、食品、機械加工等需要測溫各行業。
2、特點：
裝配簡單，更換方便。
進口薄膜電阻元件，性能可靠穩定，精度高。
機械強度高，耐壓性能好。
3、工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度和。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常溫絕緣電阻
熱電偶在環境溫度為20±1.5℃，相對溫度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻＞100MΩ
6、測量范圍及允差
信號連接：
熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。
目前熱電阻的引線主要有三種方式：
1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的的。
3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表。可見這種引線方式可*消除引線的電阻影響，主要用于高精度的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。
