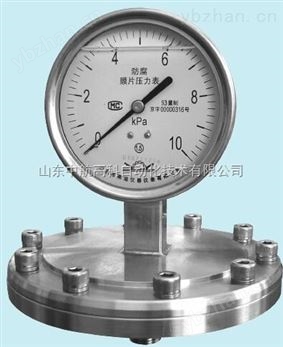

BF、BFN型系列防腐不銹鋼膜片壓力表，主要用于化學、石油、紡織工業中對氣體、液體
微小壓力的測量，尤其適用于腐蝕性強、粘稠介質（非凝固非結晶）的微小壓力測量。并
可根據不同的測量介質選用不同材料的膜片。
主要技術參數Technical Specifications
執行標準：JB/T 4591-2005 Executive standard: JB/T 4591-2005
精度等級：1.5%；2.5%（低于2.5KPa） Accuracy: 1.5%；2.5% (>2.5KPa)
測量范圍：負壓（真空）-1KPa、 -4KPa～0 至Range: -1KPa、-4KPa～0 to -100KPa And any connection
-100KPa，正壓1KPa～2.5MPa 及 of positive /negative pressure.
任何正負聯程。
儀表外徑：100mm、160mm Nominal size: 100mm、160mm
工作壓力：靜負荷用至測量上限值的3/4， Working pressure: Steady: 3/4 of full scale value;
交變負荷用至測量上限的2/3， Fluctuating: 3/2 of full scale value;
短時壓力用*限值。Short time: full scale value.
正常工作環境溫度： -40℃～60℃ Ambient temperature: -40℃～60℃
膜片材料：3j1 SUS304、SUS316、Ti. 蒙乃爾Diaphragm material: 3j1（SUS304、SUS316L、 Ti. mond
SUS316L、噴涂PTFE Ta 316Ti PTFE and other specials available).
殼體材料：304 Case material: 304
接液接體材料：316、316L、四氟噴涂Connection body: 316、316L、Fluorin painting
機芯材料：304 Movement material: 304
密封材料：氟橡膠Seal:
防護等級：BF 型 IP55； BFN 型 IP65 Protection: Type BF IP55； Type BFN IP65
表內充液：BF 型干式 BFN 型充填甘油Liquid filling: glycerine (silicon oil and others)
（硅油或其他）
連接方式：1）螺紋連接 M20 × 1.5 Connection: 1) thread connection M20 × 1.5
（G1/2，NPT1/2 或其他） （G1/2NPT1/2 and others）
2）法蘭連接 根據客戶要求制造 2) Flanged connection depend on requests
from customers.
法蘭材質：304、316、316L 四氟噴涂、Flang material: 304, 316, 316L Fluorin painting, PTFE cover
