| 測試電壓 | AC-0-300V,DC:1-100VV | 產地 | 國產 |
|---|---|---|---|
| 環境溫度范圍 | 0—50℃ | 加工定制 | 是 |
| 外形尺寸 | 見說明書mm | 執行質量標準 | 歐規 |

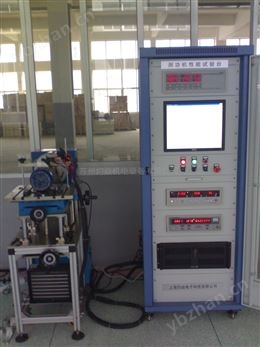

測功機系統是實現電機加載過程數據的采集記錄智能測試系統。系統提供了手動/自動加載功能轉換。上位機軟件可實現一鍵啟動，全程自動化測試。模數轉換速率采用AD16位，大大提高被測品測試數據的靈敏度和采樣速率。系統可滿足電機的啟動特性（選配），空載動態，負載動態，額定負載，耐久循環功能（選配）等多種測試模式下的轉換測試。機電測功機系統報價ZY1012
機電測功機系統報價ZY1012
二．產品技術參數：
2.0供電方式：AC/DC共用，
2.1被測電機參數：力矩大小，轉速范圍，功率大小
2.2測試電機的尺寸或圖紙：電機的種類
2.3測試工裝加工：代加工或自加工：
三．系統基礎配置

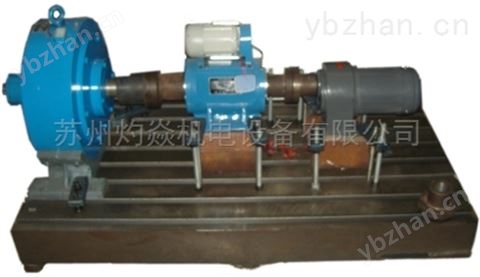

1）磁滯測功機：1）QSZC-50.0N.M測功機1臺；冷卻模式：風冷；
2）功率分析儀：具有AC/DC分量轉換測試采集功能，
量程選擇：AC-0-300V,DC:1-100V,電流量程：40A；精度等級0.5級；
3）電機加載控制儀功能：
3.0.力矩計量檢驗：控制儀本體檢驗方式和軟件在線校驗，無需測功機調節；
3.1加載方式:手動/自動加載，分旋鈕加載和按鍵加載方式；
3.2力矩量程：通配型選配信號量程放大功能（標準款）；
3.3數據靈敏度調整：10ms-1000ms設定，滿足不同電機數據采集要求；
3.4系統軟件：標配motor-3.24版本；
4．系統周邊附件：
4.0.測功機機臺架；歐標40型材支撐架，
4.1.散熱選配：
4.1．1：強制風冷；
4.1.2：風冷+水冷模式：一般水冷為直接注入自來水為測功機的熱能消耗提供循環降溫，但水質中含水垢容易堵塞散熱水管，易銹蝕。造成測功機的意外損壞；
4.1.3液壓閉路循環冷卻系統，采用防凍液內壁管道加壓循環冷卻，可潤滑管道不產生水垢，延長測功機的使用壽命。增加冷凝器散熱和風扇制冷提供測功機的使用壽命。優選于電機疲勞試驗測功機的使用。
4.2.測試平臺A3剛無銹化處理；
4.3可選配加裝防護罩導通測試功能，提供異常情況下的安全防護；
4.4．電器控制臺:電源供電AC/DC轉換，電機測試的手動/自動功能轉換；電機加載方式的切換功能；
4.5電源的編程控制：普通電源/程控電源；
5．測功機結構選型：
5.1橫臥式測功機：系統同心度和負載壓裝精度更為準確，連接采用柔性連接可提供測試精度，但是效率不高，使用場合優先實驗室；
5.2垂直式測功機：測試工裝治具方便，連接快捷，設備使用場優于流水線快速或是疲勞和耐久試驗；也適用于成套設備的測試使用。
四．系統配置造價：
標準測功機系統：國內成交價 | ||||
1 | 磁滯測功機QSZC-50.0（風冷） | 1臺 |
| 1.轉速量程：0-6000r/min；峰值轉速12000 r/2min保護，轉速：±0.2%±2個字（精度）； 2.轉矩量程：3-50.0Nm；峰值力矩：80n.m/2min保護，轉矩：±0.5%±1個字（精度）； 3.輸出功率≤3.0KW，峰值功率6KW/2min保護, 功率：±0.5%±1個字（精度）； |
2 | 功率分析儀ZY2100A（AC/DC） | 1臺 |
| 電壓量程：AC:0-300V,DC:1-100V,精度0.5級；電流量程：0-40A，0.5級； |
3 | 電機控制加載儀ZY9600A | 1臺 |
| 窗口顯示轉速，轉矩，輸出功率，精度0.5級； |
4 | 測功機臺架（選配件） | 1套 |
| 歐標40型型材配套；臥式/直立式可選 |
5 | 液壓冷卻系統（選配件） | 1套 |
| 水循環管路，液壓泵，水箱，冷卻液 |
6 | 安全保護罩 | 1套 |
| 配套測試行止開關，防護電機意外松脫傷人 |
7 | 電機聯軸器 | 3套 |
| 被測品電機加工開孔，固定尺寸 |
8 | 系統控制柜 | 1套 |
| 系統設備集成，可控實驗電源方式和電機加載方式，疲勞耐久循環設置，安全報警控制； |
9 | 工業PC電腦（選配） | 1只 |
| 雙核CPU,2G內存，320G硬盤，17寸液晶，無線網卡，售后遠程快速響應服務； |
10 | 信號放大器（板子） | 1套 |
| 模擬信號放大板，可實現勵磁信號控制轉換 |
11 | 系統性能軟件（標準版本） | 1套 |
| 電機性能，電機定點數據，疲勞耐久控制數據存儲； |
12 | 加工利潤體現 | 1次 |
| 系統造價30% |
13 | 交通運輸和調試 | 1次 |
| 系統造價10% |
系統總價RMB：陸萬壹仟玖佰伍拾圓整 ￥：61950.00（17%） | ||||
伍．系統加工周期：
系統收到樣機或設備圖紙后。30個工作日內完成；
