目錄:山東萬象環境科技有限公司>>環境監測設備>>扼流圈GNSS傳感器>> WX-GS1扼流圈GNSS傳感器
| 產地 | 國產 | 加工定制 | 是 |
|---|---|---|---|
| 質保 | 1年 |
扼流圈GNSS傳感器利用差分RTK技術，能夠消除大部分誤差源，如大氣延遲、多路徑效應等，從而實現毫米級甚至亞毫米級的位移監測精度。這對于需要高精度測量的工程領域，如大壩安全監測、橋梁健康檢測、滑坡預警等，具有重要意義。

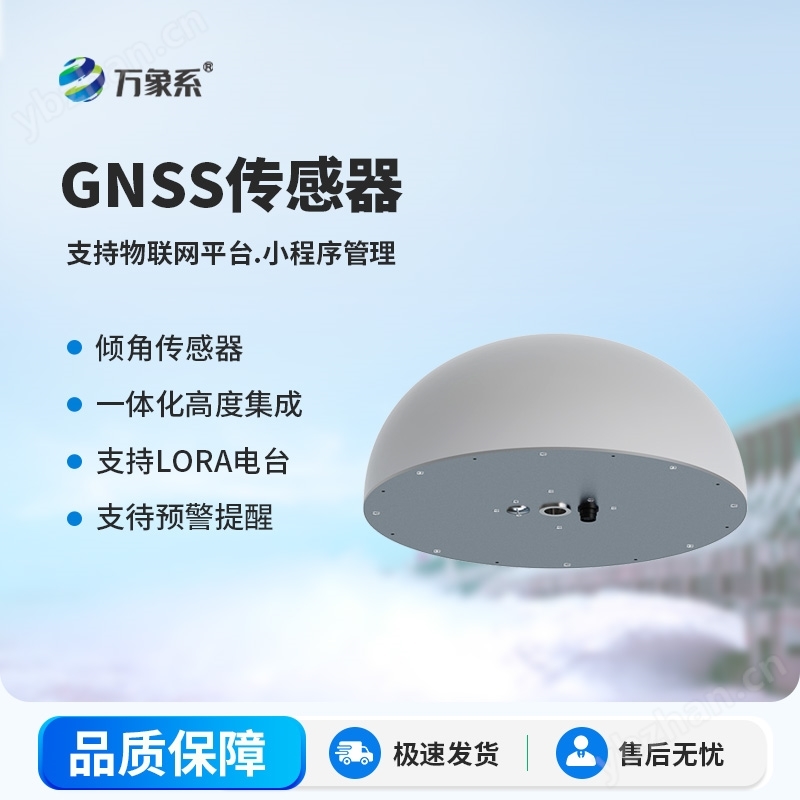

扼流圈GNSS傳感器
一、產品簡介
GNSS傳感器是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全
監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸
能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS位移站操作簡單，安
裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力
和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監
測提供全面、高效的解決方案。
二、產品參數
傳感器參數：
1.傳感器供電：DC10V-15V
2.傳感器功耗：0.25W
3.靜態精度(差分模式)：水平±(2.5mm+1ppm)，垂直±(5mm+1ppm)
4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應
5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向
6.支持RTCM3差分數據
7.尺寸：直徑360mm高度163mm
8.工作環境：-40°C~+85°C，0%RH~95%RH(無凝露)
三、產品安裝
安裝要求：
1：無論基準站還是測量站周圍都不能有高大建筑物，如果無法避免也應遠
離至少20米以上。
2：基準站與測量站之間的間距(基線距離)推薦小于500米，最大
不超過2KM，并且盡量選擇同海拔安裝，距離過大會導致經度下降。
3：基準站與測量
站之間盡量可視，如無法完的全可視也要避免存在高墻、建筑物等遮擋。
4：應保證測量天線在20米內是最高點。
5：安裝底座應牢固，避免因風導致的精度下降。
6：數傳天線、lora天線高度不能高于測量天線，應盡量遠離測量天線。為保證后續測量精
度，具體安裝事宜也可以聯系公司售后視頻指導。
